Наш опыт и знания помогут повысить безопасность и удобство эксплуатации ваших электроустановок.
Основное направление деятельности компании БиТ - создание инновационных систем оперативных блокировок для электроустановок подстанций.
Представляем две полностью цифровые системы, кардинально отличающихся от существующих -
1. Система Блокировки СБ-БиТ – сочетает в себе достоинства механической замковой блокировки (отсутствие кабельных связей между замками блокировки) и электромагнитной блокировки (подходит для схем электроустановок любой сложности).
Система СБ-БиТ имеет патент на изобретение RU2696903C1.
Единственный недостаток данной системы – нет контроля состояния элементов системы в онлайн режиме.
2. Система Блокировки и Информации СБИ-БиТ – объединяет в себе систему блокировки и систему сбора и передачи информации (ССПИ).

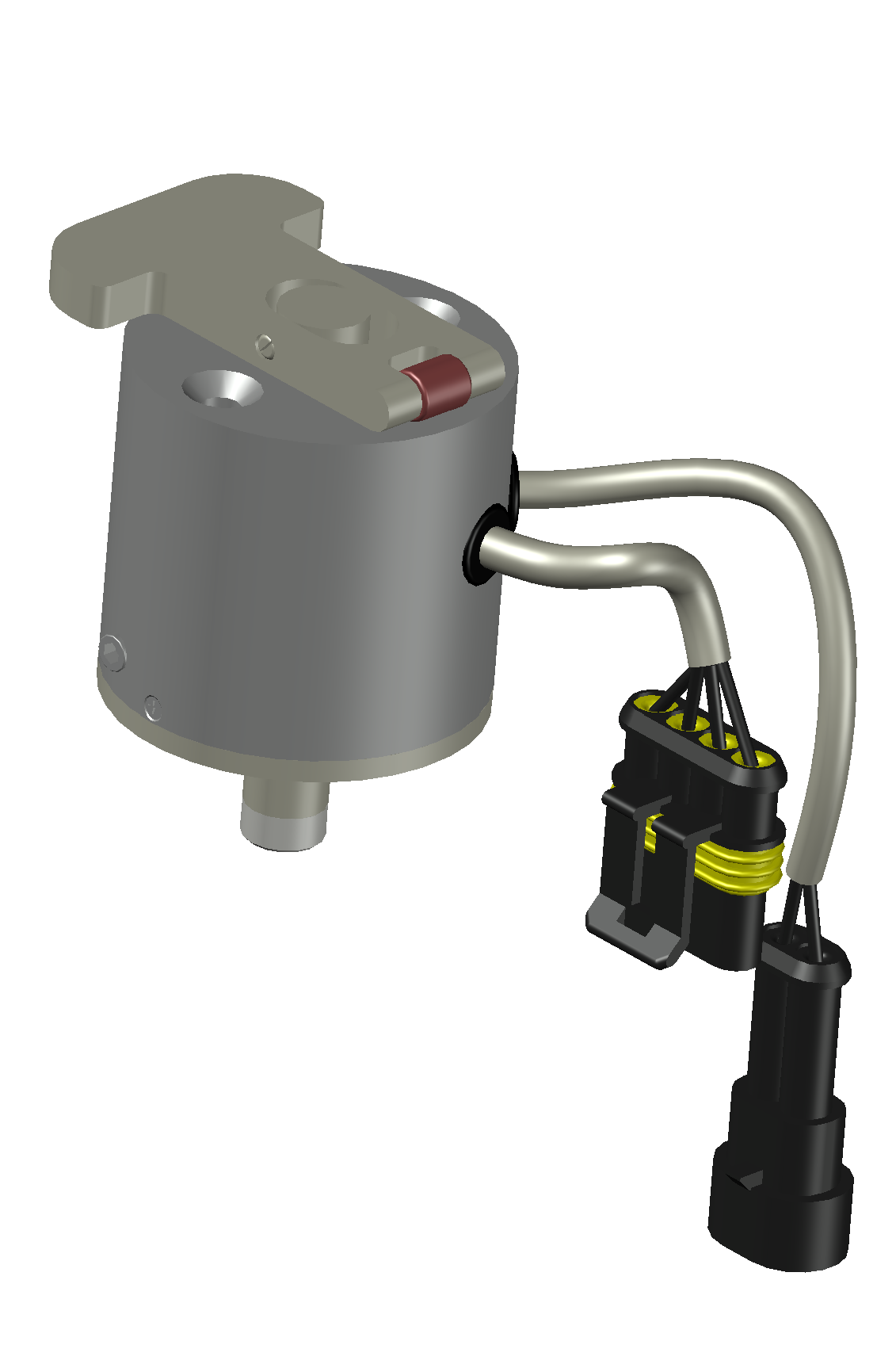

Главный элемент, позволяющий реализовать уникальные свойства данных систем – Замок Электронно Механический ЗЭМ-БиТ с функциями: блокирование привода, выдача в систему данных о своем состоянии (три внутренних цифровых датчика) и положении блокируемого привода (два внешних цифровых датчика или датчика "сухой контакт"). Наличие в устройстве замка электромеханического затвора исключает несанкционированное деблокирование аппарата (традиционный замок ЗБ1 позволяет его открыть с обратной стороны или постоянным магнитом) и не требует его пломбирование.

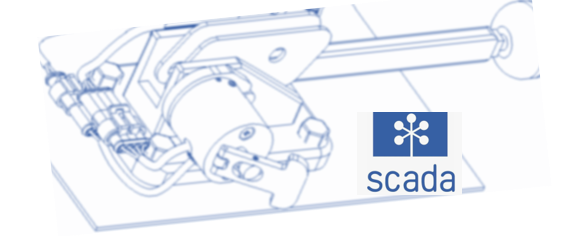

Установочные комплекты замков на разные аппараты!
Персонал станет доверять системе блокировки только в том случае, если ее запрет будет всегда “неотвратимым” действием, и это доверие напрямую зависит от надежности системы.
БиТ

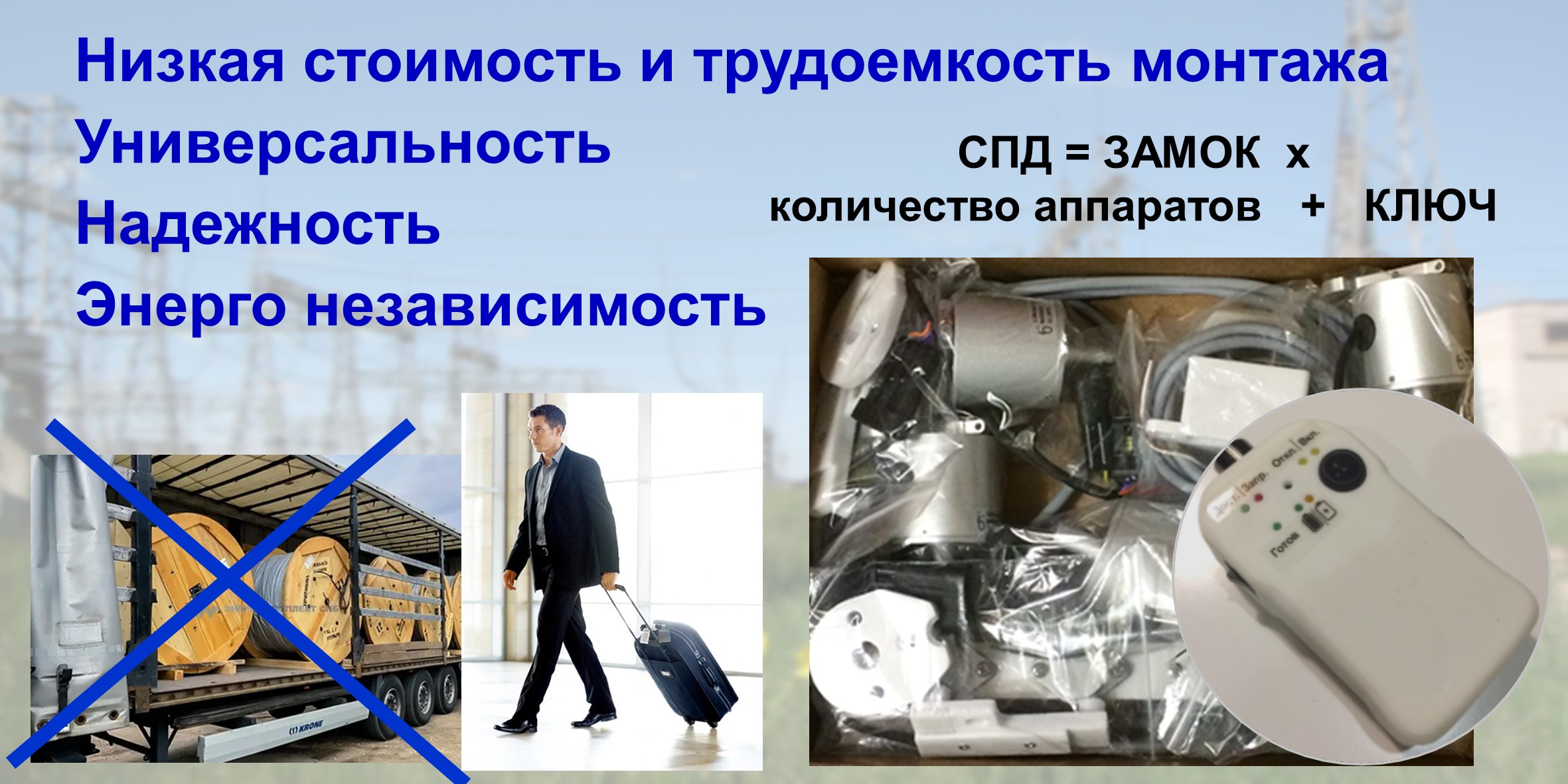

Всего 2 (два!) элемента для организации системы - замок ЗЭМ-БиТ и ключ КЭЗ-БиТ
НЕТ кабельных связей между элементами
Питание всей системы осуществляется от аккумуляторной батареи ключа
Контроль состояния аппарата и замка посредством ключа
Простой интерфейс создания файла условий переключения
Ведение электронной оперативной схемы
Функции двух систем в одной – блокировка и ССПИ
5 элементов для организации системы
Нет силовых кабельных связей между элементами
Контроль состояния аппарата и замка в режиме онлайн
Нет системы отдельного питания (обычно 220 В) для замков
Нет необходимости применения переносного электромагнитного ключа
Простой интерфейс создания файла условий переключения
Ведение электронной оперативной схемы
1) блокирование аппарата
2) выдача в систему данных
- положение привода запираемого аппарата (включен/отключен)
- положение штока замка (открыт/закрыт);
- положение запирающего шток затвора (отперт/заперт)
- причину (код) отказа в выполнении операции
3) выполнение команд запирания/отпирания
- Напряжение питания, В5,0
- Потребляемая мощность, не более, Вт0,15
- Масса, не более, кг0,21
- Ход штока замка, мм12,5±0,1
- Габаритные размеры корпуса - диаметр/высота, мм50/48
- Установочные размеры - диаметр, мм/ расстояние между отверстиями, мм5,3/34±0,1

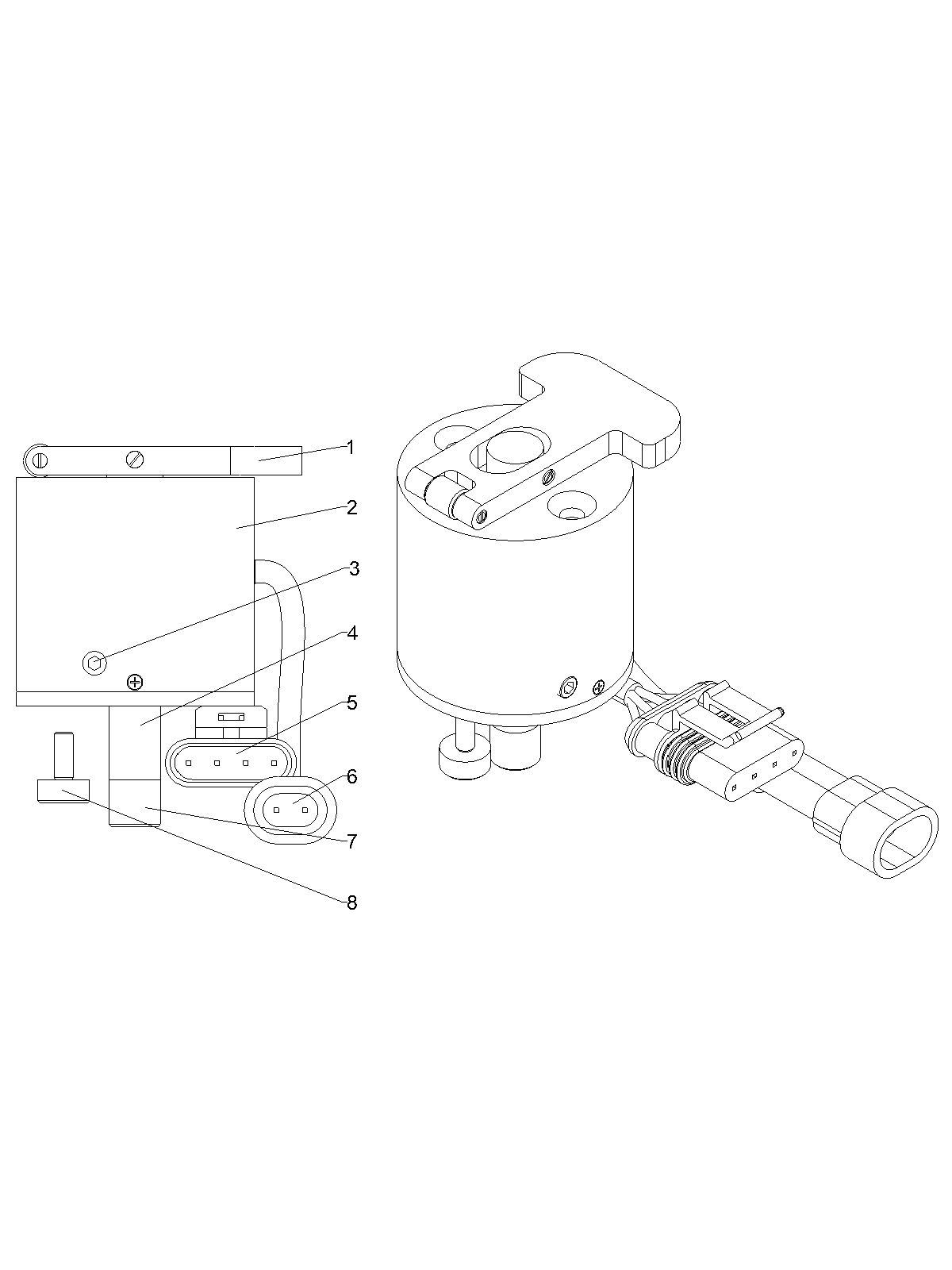

2 – корпус - для размещения: штока, мотор-редуктора с запирающим затвором штока, возвратной пружины штока, платы электронных компонентов;
3 – деблокировочное отверстие - для отпирания замка при неисправности;
4 – шток - для блокирования привода коммутационного аппарата;
5 – разъем четырех контактный гнездовой - для подключения датчиков или контактов положения привода коммутационного аппарата;
6 – разъем двух контактный штыревой - для подключения разъема ключа;
7, 8 – удлинитель штока 10 мм и 5 мм соответственно - для изменения длины штока (входят в состав установочного комплекта).
