Назначение
1) оперативная блокировка коммутационных аппаратов и заземляющих разъединителей (далее аппарат) от неправильных действий оперативного персонала;
2) передача информации о положении аппаратов и состоянии элементов на верхний уровень системы оперативного управления.
Дополнительные функции
автоматизированная оперативная схема путем визуализации на монитор в графическом и текстовом виде информации о текущем статусе аппаратов, об неисправности всистеме;
деблокирование неисправных замков без нарушения работоспособности остальных элементов системы;
принудительное блокирование (запирание замков) и разблокирование аппаратов (отпирание замков).
Система Блокировки и Информации
СБИ-БиТ
для электроустановок
СБИ-БиТ
для электроустановок
Дополнительные функции
автоматизированная оперативная схема путем визуализации на монитор в графическом и текстовом виде информации о текущем статусе аппаратов, об неисправности в
системе;деблокирование неисправных замков без нарушения работоспособности остальных элементов системы;
принудительное блокирование (запирание замков) и разблокирование аппаратов (отпирание замков).
О компании
Создание системы
На аппараты, подлежащие блокированию, устанавливаются замки ЗЭМ-БиТ (1) с подключением к контактам (или датчикам) привода для контроля положения аппарата. На аппараты, где не требуется их блокирование, но требуется контроль положения (например, выключатель), устанавливаются блоки контроля БК-БиТ (2) с подключением к контактам (или датчикам) привода для контроля положения аппарата.
На группу аппаратов с замками, монтируется коммуникатор КП-БиТ (3), обеспечивающий присоединение шести замков или блоков контроля. Выполняется коммутация замков, блоков контроля и коммуникаторов.
На группу коммуникаторов устанавливается шкаф узловой (4) для питания коммуникаторов напряжением 24VDC и расширения подчинённых портов RS-485 на один главный порт RS-485. Выполняется коммутация коммуникаторов и шкафа узлового.
Монтируется в мете размещения АРМ компьютер (5). Выполняется коммутация компьютера и шкафа узлового. Устанавливается на компьютер программа СБИ-БиТ, загружается в программу файл условий переключения.
О компании
Принцип работы системы
В работе замки аппаратов находятся в двух нормальных состояниях:
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
О компании
Принцип работы системы
В работе замки аппаратов находятся в двух нормальных состояниях:

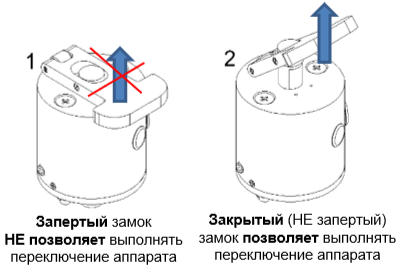

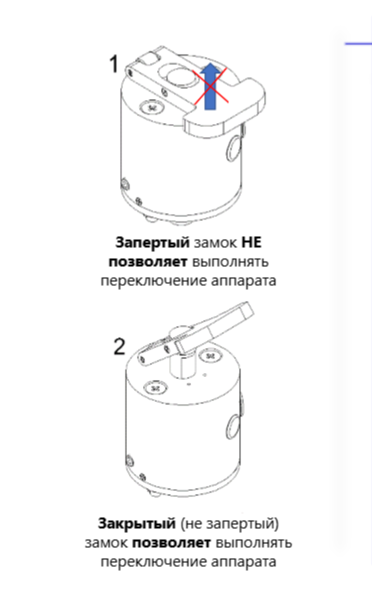

(1) Замок заперт - шток замка отпущен полностью, заперт запирающим механизмом замка
(2) Замок закрыт (не заперт) - шток замка отпущен полностью, не заперт запирающим механизмом замка
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
(1) Замок заперт - шток замка отпущен полностью, заперт запирающим механизмом замка
(2) Замок закрыт (не заперт) - шток замка отпущен полностью, не заперт запирающим механизмом замка
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
О компании
Принцип работы системы
В работе замки аппаратов находятся в двух нормальных состояниях:
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
Состояние конкретного замка в данный момент времени определяется условиями переключения аппаратами, запрограммированными в компьютере, и статусами остальных замков объекта в данный момент времени.
В Перечне условий переключения объекта для каждого аппарата, на котором установлен замок, определяются требуемые положения других аппаратов с замками или блоками контроля для безопасного включения или отключения данного аппарата. Требования к условиям переключения определяются действующими нормативными документами к оперативным блокировкам.
Если в данный момент времени соблюдены условия переключения - замок находится в закрытом (не запертом) состоянии (2), если не соблюдены условия переключения - замок находится в запертом состоянии (1).
